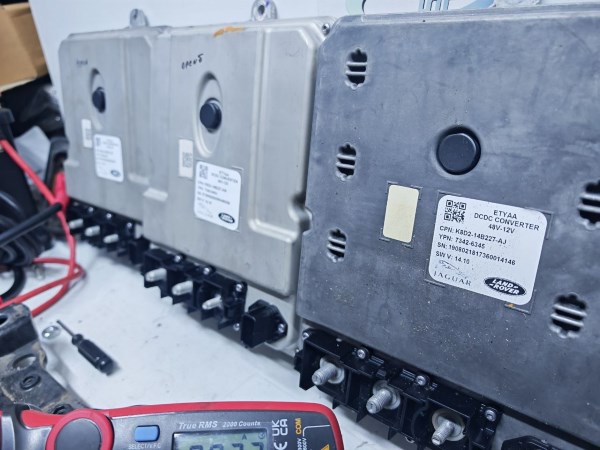

Ремонт преобразователя напряжения Land Rover

Стабильная работа бортовой электроники Land Rover с мягкой гибридной системой MHEV напрямую зависит от состояния преобразователя частоты и напряжения DC-DC. Данный модуль связывает высоковольтную 48-вольтовую линию стартер-генератора с основной 12-вольтовой сетью авто. Когда внутренние компоненты инвертора EPICD выгорают, аккумулятор перестает получать заряд. В итоге машина теряет автономность, а электронные блоки управления фиксируют критические сбои связи.

Коды ошибок OBD-II и симптомы неисправности

На приборной панели Land Rover появляется сообщение: «Остановитесь в безопасном месте, обнаружена электрическая неисправность». Одновременно загорается желтый или красный индикатор АКБ. Бортовой компьютер принудительно отключает систему старт-стоп.

Компьютерная проверка через диагностический интерфейс выявляет в памяти модулей EPICD, BCM и GWM три характерных кода ошибок:

• P0A94-49 — внутренний электронный сбой или падение эффективности преобразователя.

• P0D33-11 — избыточный ток и перегрузка в исходной 12-вольтовой цепи.

• U3008-13 — обрыв массы или нарушение контакта в модуле управления.

Эти параметры прямо подтверждают аппаратную неисправность силовой платы инвертора.

Правила демонтажа 48-вольтового преобразователя: доступ и отключение питания

Локализация узла зависит от конструктивных особенностей конкретной модели Land Rover. На моделях Defender L663 и Velar преобразователь напряжения  закреплен в багажном отделении.

 На Range Rover L405, L494. L460, Discovery 5, Evoque. Discovery Sport  инвертор EPICD находится под днищем автомобиля , под передними сиденьями и добраться до него можно только подняв автомобиль на подьемнике.

Работа с элементами MHEV несет серьезные риски для бортовой электроники. С учетом всех протоколов безопасности специалисты ЛР-ЮГ полностью обесточивают 48-вольтовую линию. Далее заводской регламент требует обязательную паузу: мастер ждет не менее 15 минут. За это время внутренние высоковольтные конденсаторы платы полностью сбрасывают остаточный заряд. Только после этого мы отсоединяем силовые разъемы и снимаем агрегат.

Алгоритм ремонта блока 48V-12V

Покупка подержанного инвертора Ленд Ровер на разборке не имеет практического смысла. Б/у блоки страдают от скрытой термической деградации и выйдут из строя через пару недель эксплуатации. Специалисты ЛР-ЮГ восстанавливают родной модуль на компонентном уровне:

1. Вскрываем герметичный корпус инвертора EPICD и проводим детальный осмотр силовой платы под микроскопом.

2. Выпаиваем пробитые транзисторы MOSFET, диодные мосты и выгоревшие элементы цепи питания процессора.

3. На замену устанавливаем новые оригинальные полупроводники из собственного запаса дефицитных чипов. Критические дорожки платы дополнительно усиливаем.

4. После пайки плата проходит обязательную обработку изоляционным лаком, а при сборке корпуса мы обновляем термопасту и герметик.

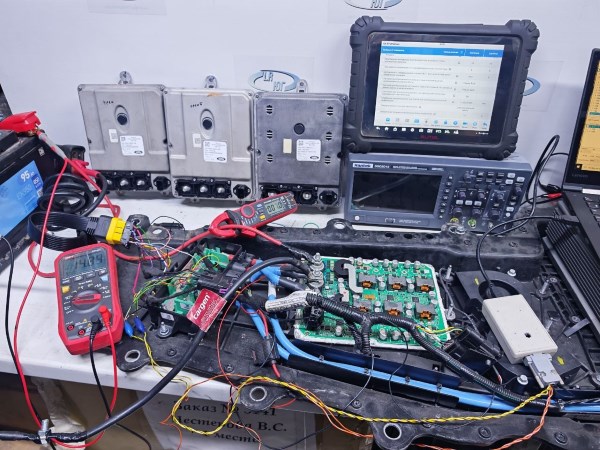

5. Загружаем последнюю версию программного обеспечения. Готовый агрегат подключаем к специализированному симуляционному стенду, воссоздающему предельные нагрузки реального автомобиля. Контролируем стабильность напряжения и токов заряда в контурах 12V и 48V, а также обмен данными по CAN-шине.

Отремонтированный блок сохраняет заводской VIN-номер, поэтому процедура не требует привязки или программирования у дилера.

При появлении индикации ошибки зарядки и текстовых предупреждений на приборной панели Ленд Ровер запишитесь в техцентр ЛР-ЮГ на профильную компьютерную диагностику. Наши специалисты оперативно локализуют неисправность гибридной системы MHEV и восстановят работоспособность DC/DC преобразователя с гарантией на выполненные работы.
